相数 | 定格容量 (kVA) |
外形寸法(mm) | 据付寸法(mm) | 総質量 (kg) |

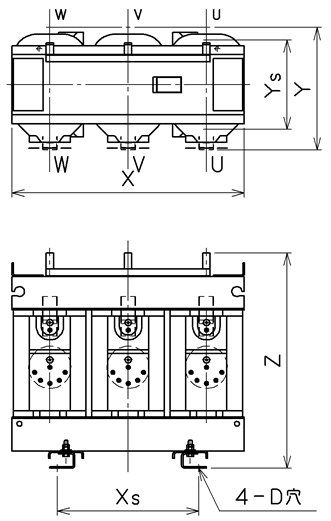

外形図 | 形式 | ||||
---|---|---|---|---|---|---|---|---|---|---|

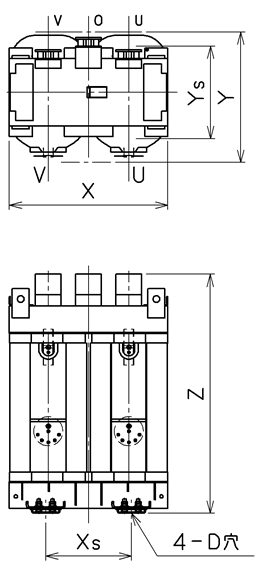

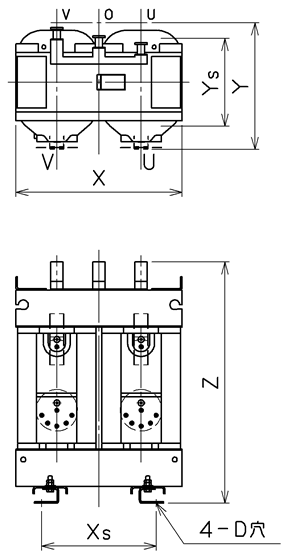

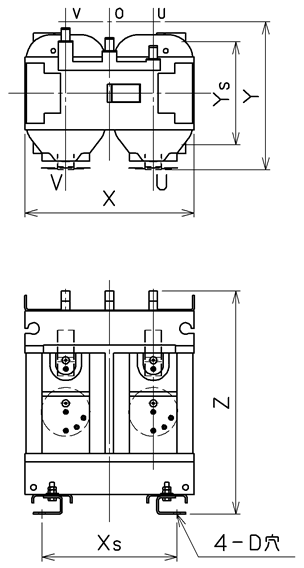

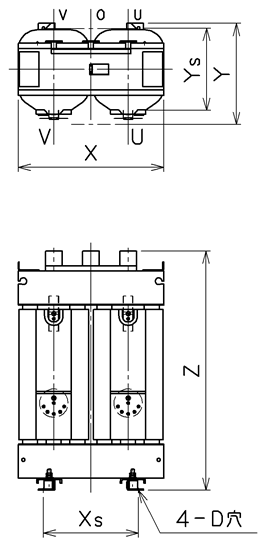

X | Y | Z | Xs | Ys | D | |||||
単相 | 50 | 565 | 505 | 780 | 360 | 360 | 15x23 | 355 | MRI-CA3 | |
75 | 630 | 515 | 830 | 470 | 360 | 15x23 | 420 | MRI-CA3 | ||
100 | 640 | 515 | 905 | 470 | 360 | 15x23 | 470 | MRI-CA3 | ||
150 | 660 | 575 | 1,120 | 470 | 490 | 15x23 | 640 | MRI-CA3 | ||
200 | 750 | 580 | 1,190 | 570 | 490 | 20 | 815 | MRI-CA3 | ||
300 | 815 | 585 | 1,305 | 570 | 490 | 20 | 1,015 | MRI-CA3 | ||
500 | 840 | 770 | 1,385 | 500 | 690 | 20 | 1,610 | MRI-CA3 |
相数 | 定格容量 (kVA) |
外形寸法(mm) | 据付寸法(mm) | 総質量 (kg) |
外形図 | 形式 | ||||
---|---|---|---|---|---|---|---|---|---|---|

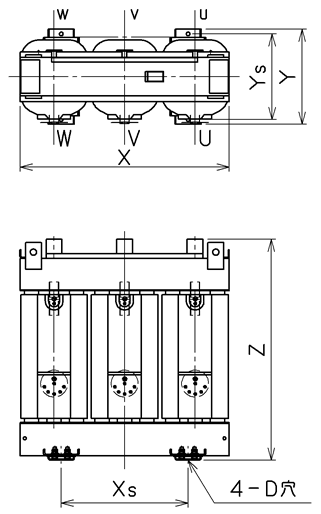

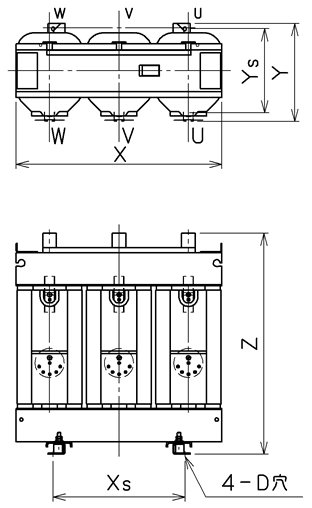

X | Y | Z | Xs | Ys | D | |||||
三相 | 75 | 860 | 490 | 800 | 600 | 360 | 15x23 | 555 | MRI-YDCA3 | |
100 | 910 | 490 | 815 | 600 | 360 | 15x23 | 615 | MRI-YDCA3 | ||
150 | 965 | 550 | 950 | 770 | 490 | 15x23 | 760 | MRI-YDCA3 | ||
200 | 1,020 | 550 | 1,050 | 770 | 490 | 20 | 915 | MRI-YDCA3 | ||
300 | 1,145 | 555 | 1,165 | 770 | 490 | 20 | 1,315 | MRI-YDCA3 | ||
500 | 1,250 | 600 | 1,330 | 800 | 540 | 20 | 1,745 | MRI-YDCA3 | ||

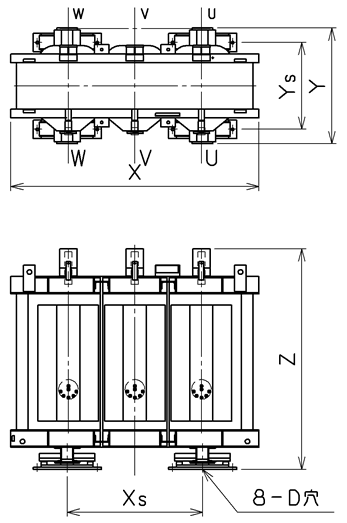

750 | 1,320 | 820 | 1,365 | 880 | 700 | 24 | 2,480 | MRI-DDCA3 | ||
1,000 | 1,340 | 825 | 1,580 | 880 | 700 | 24 | 3,110 | MRI-DDCA3 | ||
1,500 | 2,145 | 1,000 | 1,805 | 1,170 | 900 | 24 | 5,250 | MRI-DD5CA3 | ||
2,000 | 2,440 | 1,120 | 2,070 | 1,350 | 900 | 24 | 7,500 | MRI-DD5CA3 |
相数 | 定格容量 (kVA) |
外形寸法(mm) | 据付寸法(mm) | 総質量 (kg) |
外形図 | 形式 | ||||
---|---|---|---|---|---|---|---|---|---|---|

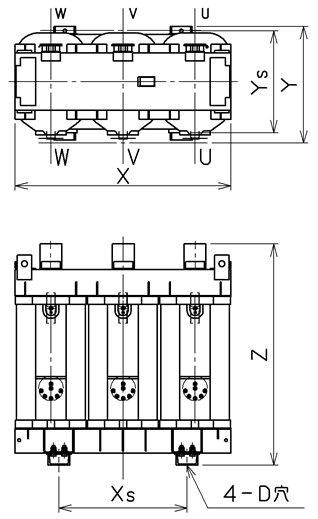

X | Y | Z | Xs | Ys | D | |||||
三相 | 75 | 860 | 535 | 770 | 600 | 360 | 15x23 | 555 | MRI-DYCA4 | |
100 | 910 | 530 | 785 | 600 | 360 | 15x23 | 615 | MRI-DYCA4 | ||
150 | 965 | 575 | 935 | 770 | 490 | 15x23 | 810 | MRI-DYCA4 | ||
200 | 1,020 | 580 | 1,035 | 770 | 490 | 20 | 995 | MRI-DYCA4 | ||
300 | 1,145 | 585 | 1,160 | 770 | 490 | 20 | 1,315 | MRI-DYCA4 | ||
500 | 1,250 | 625 | 1,355 | 800 | 540 | 20 | 1,745 | MRI-DYCA4 | ||
750 | 1,320 | 820 | 1,330 | 880 | 700 | 24 | 2,470 | MRI-DYCA4 | ||
1,000 | 1,340 | 825 | 1,545 | 880 | 700 | 24 | 3,110 | MRI-DYCA4 | ||
1,500 | 2,145 | 1,000 | 1,755 | 1,170 | 900 | 24 | 5,300 | MRI-DY5CA3 | ||
2,000 | 2,440 | 1,120 | 1,960 | 1,350 | 900 | 24 | 7,450 | MRI-DY5CA3 |
