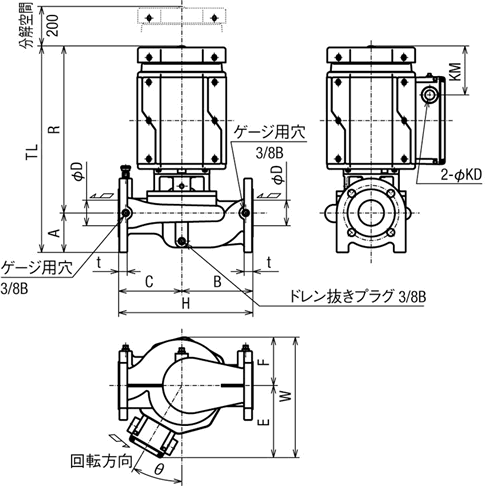

(単位:mm)
口径D (mm) |
品名 | 出力 (kW) |
各部寸法(mm) | 概略質量 (kg) |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
形式 | 形番 | A | B | C | H | R | E | F | W | TL | KM | θ(°) | KD | |||
32 | JLH | 32R - 1.5 | 1.5 | 72 | 150 | 130 | 280 | 401 | 169 | 105 | 274 | 473 | 112 | 0 | G3/4 | 33 |
40 | JLH | 40P - 1.5 | 1.5 | 74 | 160 | 140 | 300 | 401 | 169 | 105 | 274 | 475 | 112 | 0 | G3/4 | 34 |
40 | JLH | 40P - 2.2 | 2.2 | 74 | 160 | 140 | 300 | 401 | 169 | 105 | 274 | 475 | 112 | 0 | G3/4 | 35 |
40 | JLH | 40R - 3.7 | 3.7 | 76 | 180 | 160 | 340 | 411 | 183 | 144 | 327 | 487 | 125 | 30 | G3/4 | 45 |
50 | JLH | 50N - 1.5 | 1.5 | 85 | 160 | 150 | 310 | 403 | 169 | 96 | 265 | 488 | 112 | 0 | G3/4 | 32 |
50 | JLH | 50N - 2.2 | 2.2 | 85 | 160 | 150 | 310 | 402 | 169 | 108 | 277 | 487 | 112 | 0 | G3/4 | 36 |
50 | JLH | 50P - 3.7 | 3.7 | 85 | 180 | 160 | 340 | 413 | 183 | 144 | 327 | 498 | 125 | 30 | G3/4 | 46 |
50 | JLH | 50R - 5.5 | 5.5 | 80 | 175 | 165 | 340 | 528 | 242 | 147 | 389 | 613 | 175 | 30 | G1 1/4 | 58 |
65 | JLH | 65N - 1.5 | 1.5 | 100 | 180 | 160 | 340 | 399 | 169 | 109 | 278 | 499 | 112 | 0 | G3/4 | 34 |
65 | JLH | 65N - 2.2 | 2.2 | 100 | 180 | 160 | 340 | 399 | 169 | 109 | 278 | 499 | 112 | 0 | G3/4 | 36 |
65 | JLH | 65N - 3.7 | 3.7 | 100 | 180 | 160 | 340 | 424 | 187 | 117 | 304 | 524 | 125 | 0 | G3/4 | 47 |
65 | JLH | 65P - 5.5 | 5.5 | 100 | 180 | 160 | 340 | 530 | 242 | 147 | 389 | 630 | 175 | 30 | G1 1/4 | 60 |
65 | JLH | 65R - 7.5 | 7.5 | 100 | 190 | 180 | 370 | 565 | 242 | 147 | 389 | 665 | 175 | 30 | G1 1/4 | 69 |
80 | JLH | 80M - 2.2 | 2.2 | 100 | 200 | 190 | 390 | 424 | 169 | 133 | 302 | 524 | 112 | 0 | G3/4 | 43 |
80 | JLH | 80M - 3.7 | 3.7 | 100 | 200 | 190 | 390 | 434 | 187 | 133 | 320 | 534 | 125 | 0 | G3/4 | 50 |
80 | JLH | 80N - 5.5 | 5.5 | 100 | 200 | 190 | 390 | 529 | 237 | 133 | 370 | 629 | 175 | - | G1 1/4 | 60 |
80 | JLH | 80P - 7.5 | 7.5 | 100 | 180 | 180 | 390 | 577 | 242 | 147 | 389 | 677 | 175 | - | G1 1/4 | 67 |
口径D | f | e | g | t | d | n | k | m |
---|---|---|---|---|---|---|---|---|
32 | 135 | 100 | 80 | 22 | M12 | 4 | 135 | 85 |
40 | 140 | 105 | 85 | 22 | M12 | 4 | 140 | 80 |
50 | 155 | 120 | 100 | 22 | M12 | 4 | 155 | 95 |
65 | 175 | 140 | 120 | 22 | M12 | 4 | 175 | 115 |
80 | 185 | 150 | 130 | 22 | M12 | 8 | 185 | 125 |
