株式会社 日立産機システム受変電機器・システム

受配電・制御システム

多様化するニーズに応える最新・最適なシステム

省エネ・省スペース・省資源化など環境に配慮し、運用・保守の効率化の実現を目指し、工場・ビル・公共施設へ最新で最適な受配電システム、制御システムをご提案しています。

72kV/84kV ガス絶縁開閉装置(Hy-GIS)

72kVガス絶縁開閉装置(C-GISシリーズ)

ハイブリッド形VCBを採用することで高信頼性と最適なLCM*を実現させたガス絶縁開閉装置

*
LCM(Life Cycle Management):資産運用をライフサイクルの各プロセスに応じて対応する考え方。

24kVキュービクル形真空絶縁スイッチギヤ(C-VIS)

24kVキュービクル形真空絶縁スイッチギヤ(C-VIS)

GISのコンパクト性・信頼性、およびAISの使いやすさを日立の真空技術で融合させた新世代のスイッチギヤ

72kVガス絶縁開閉装置(P-GISシリーズ)

72kVガス絶縁開閉装置(P-GISシリーズ)

各部位をコンパートメントに区分け、必要な個所にスペーサを設け故障の波及を最小限に抑えます。
ケーブルヘッド接続方式で多様な構成が可能。

環境対応型・特高変圧器

環境や社会ニーズへの不可欠な対応を変圧器に付加します。
又、標準変圧器及び各種多様な変圧器を用意しております。

低損失形特高変圧器

低損失形特高変圧器

従来までの基本設計思想を踏襲し、ガス区画により点検や不具合の停電極小化に配慮し、絶縁スペーサ縦形配置により絶縁信頼性を確保。

低騒音形変圧器

低騒音形変圧器

鉄心材料の磁気ひずみ及び、磁気吸引力による騒音を低減。
生活環境保護の観点より、変圧器の低騒音化を実現。

ポリマーブッシング付耐震形変圧器

ポリマーブッシング付耐震形変圧器

ポリマー採用によりブッシングの強度がアップし、固有振動数と耐震性に優れています。

シリコーン液入変圧器(防災・環境形特高変圧器)

シリコーン液入変圧器(防災・環境形特高変圧器)

絶縁媒体としてシリコーン液を採用。
シリコーン液は自然界の物質に還元し環境に配慮

24kV気中絶縁スイッチギヤ(AIS)

24kV気中絶縁スイッチギヤ(AIS)

コンパクト内臓器具(VCB、LA)の採用による省スペース化を実現。
従来の2面構成を1面に集約。
回転形避雷器(LA)BOXの採用。

全天候型シェルタ−装置

全天候型シェルタ−装置

屋外シェルタ−にスイッチギヤを収納。雨天時でも保守点検が行えるよう前後面に点検スペースを確保した製品。電気室・建屋同等の保全性も確保。点検室照明付き(非常灯含む)。

スーパーコンパクトスイッチギヤ

スーパーコンパクトスイッチギヤ

スーパーコンパクトスイッチギヤは、盤幅:350mmと大幅なスリム化を実現した高圧盤であり、据付面積は大幅に縮小、既存設備の更新や拡張への柔軟な対応が可能。
更に受変電総合監視制御システム H-MACSとの組合せにより、エネルギーマネージメント(BEMS、FEMS)をサポートいたします。

NEW-フィットバックキュービクル(前面保守薄型高圧受配電)

NEW-フィットバックキュービクル(前面保守薄型高圧受配電)

従来のフィットバックキュービクルに比べ、据え付け面積を約20%削減し、多彩なレイアウトによる設置が可能。また、後面点検ニーズに対して構造変更が可能なキュ−ビクル。

E型キュービクル(高圧受電設備)

E型キュービクル(高圧受電設備)

6.6kV受電の工場、ビル、テナントなどの小規模受電設備に対応。ディジタル式計器採用により各負荷の電力の監視・管理が可能。

高圧コンビネーションスタータ

高圧コンビネーションスタータ

高圧モートル・コンデンサ・変圧器の保護、開閉制御用に最適。
保護・計測・制御ラダー機能を持つマルチリレー搭載盤。マルチリレーは上位装置と通信による情報交換が可能。

超大型電動式油圧ショベル用搭載タイプ
高圧コンビネ−ションスタ−タ

超大型電動式油圧ショベル用搭載タイプ 高圧コンビネ−ションスタ−タ

地球温暖化防止、大気汚染軽減を目的としたショベルに搭載した高圧モ−トル起動用高圧コンビネーションスタータ。
耐震性・防塵性に優れ、世界の鉱山で活躍中。

通信機能付モーターコントロールセンタ

通信機能付モーターコントロールセンタ

600V以下の電路に接続される電動機などの運転停止制御および保護を目的とし、コンパクトにユニット化し、自立盤内にユニットを積み重ねた動力制御盤。インテリジェント形MCC*は、上位装置と通信による情報交換が可能。

* モーターコントロールセンタ

発電機制御盤

発電機制御盤

公共設備、工場、ビルなどの自家発電設備(常用・非常用)。
各種原動機に対し、コンパクトフィットバックタイプ盤から屋外大規模列盤タイプまで対応。並列運転・コージェネレーション・系統連携などの運転制御構築が可能。

冷凍機制御盤

冷凍機制御盤
ターボ冷凍機

地域冷暖房設備の冷凍機シ−ケンス制御を行う。
自立分散型PLC *1二重系で監視用にLCD*2、上位リンケ−ジ用にはET−NET/RS−485を採用した制御装置。

*1 プログラムロジックコントローラ
*2 液晶ディスプレイ

エネルギー監視・制御システム 電力監視・制御、情報システム

環境管理を支援するフレキシブルな監視・制御システム

ビル、工場ユーティリティ設備全般を監視制御し、エネルギーの安定供給・省エネルギーの推進、そして運用や保守の効率化に向けて、最適なソリューション情報を提供しています。

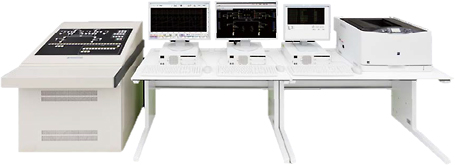

監視制御装置

受変電・原動機・熱源・水処理・自然エネルギー設備といったエネルギー設備全般を監視・制御。
省エネ運転と環境管理をサポートし、お客さまの監視制御システム環境を改善します。

監視制御装置

カタログ

H-MACSの特徴

  • 画面変更・定数変更・帳票作成などエンジニアリング支援ツールが拡充。
  • 監視機能、制御機能、管理機能によって、省エネ運転と環境管理をサポートします。
  • 絶縁劣化の兆候が早期発見できるので、先手管理が可能となります。
  • むだのない保守を実現し、コスト低減にもつながります。
  • Web対応機能を標準装備しているので、遠隔監視および制御・機器操作が可能です。
    従来のシステム構成では、高圧用監視システムや低圧用監視システムおよび、絶縁監視システムなどの各システムで、パソコン画面があり、重複していましたが、「H-MACS」はそれらを統合し、一括管理します。

メニュー画面

電源監視

稼働・故障状態を監視・操作します。

トレンドグラフ

電源状態のトレンドを表示します。

デマンドグラフ

電力使用量を監視します。

メッセージリスト

稼働・故障状態を一覧表示します。

帳票

系統ごとの電源情報・エネルギー情報を帳票として印字します。

機器運転時間監視

機器の運転時間を把握し、むだのない保守に貢献します。

日負荷グラフ

日ごとの負荷がグラフ化され、情報を把握できます。

メータ表示

各種情報を一覧で視認できます。

絶縁監視

「H-MACS」で絶縁劣化事故を防止しましょう!

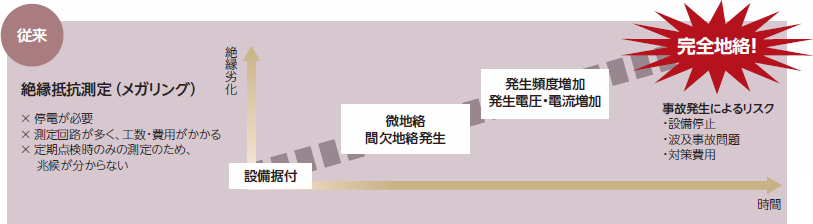

ケーブルや機器などは経年劣化や湿潤、接触などにより絶縁劣化が進展していきます。
やがて、通常の地絡リレーの動作レベルに達しない微弱な電流が流れる「微地絡」や、水トリーが進展することによって瞬間的に地絡が発生する「間欠地絡」が起こります。これらは、従来の絶縁抵抗測定(メガリング)では兆候が把握できません。

絶縁監視

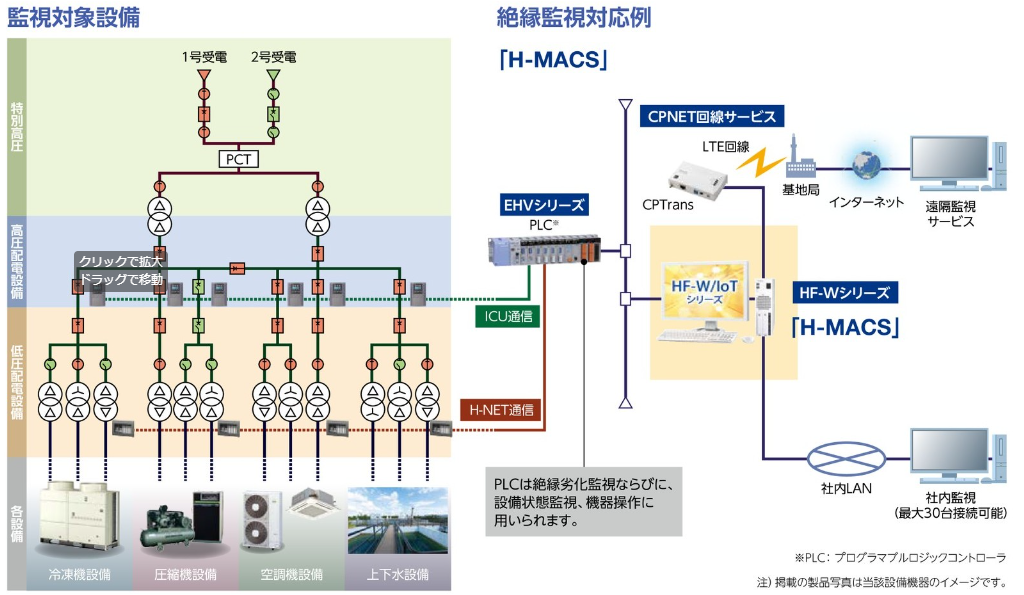

システム構成

「H-MACS」の絶縁監視システムは、ICU通信やH-NET通信を用いることで、特別高圧から低圧まで各設備の情報を一括状態監視が可能です。
お客さまシステムの規模に応じたシステムのご提案もします。

システム構成

発電・送電・変電システム

安定した電力供給を支える実績と技術力

私たちは、各電力会社への納入実績で培った技術で信頼性の高い製品をお届けし、常に安定した電力を供給するために、さまざまな面からサポートしております。

水力発電所用機能集約型制御装置

水力発電所用機能集約型制御装置

中小水力発電所設備の運転/停止、調速機制御、自動電圧調整制御、自動同期制御他調整を集約した機能集約型制御装置と、励磁装置盤による高性能・経済性・省スペースを図ったシステム構成。

水力発電所用自動制御装置

水力発電所用自動制御装置

水力発電設備を運転/停止するシーケンス制御を行う制御装置で、高性能・高信頼性を確保するためCPU二重系を採用したシステム構成。

火力発電所用・揚水発電所用自動電圧調整器

火力発電所用・揚水発電所用自動電圧調整器

発電機の励磁を制御して、発電機電圧および無効電力制御を行う制御装置。

水力発電所用励磁装置

水力発電所用励磁装置

発電機の励磁を制御する制御装置で、自動電圧調整器、サイリスタ変換器、界磁遮断器により構成。

ディジタル形電流差動保護継電装置

ディジタル形電流差動保護継電装置

送電線における短絡事故・地絡事故を検出し、事故電流を速やかに遮断する信号を発信する装置。事故除去後は高速で再閉路させて送電を再開、給電停止による障害を最小限に抑える保護継電装置。

火力発電所用ディジタル形保護継電装置

火力発電所用ディジタル形保護継電装置

火力発電所における発電機・変圧器の事故を検出し、速やかに事故電流を遮断する信号を発信して機器を保護する装置。信頼性を高めるため、装置構成は二重系の2AND方式を採用。

小水力発電用制御盤

小水力発電用制御盤

再生可能エネルギ−を活用する、地球環境に優しい小水力発電用制御盤。主回路・保護・監視制御機能をひとつの盤に集約。単独運転検出装置を備え、系統連系運転に対応し、携帯電話回線を使った遠隔監視も可能。

同期電動機用励磁装置

同期電動機用励磁装置

同期電動機に直結された回転電機子形励磁機(ブラシレス方式)の出力を同一軸上に取り付けれた整流器で整流し電動機界磁に励磁を与える制御装置。
励磁制御は、汎用コントローラを採用して交流励磁機に励磁電流を与えるチョッパ式電力変換器装置(PWM)を制御及び運転監視・エラーメッセージ表示・定数を変更するタッチパネルで構成。

受変電機器

エネルギー供給の保護に適した高信頼性コンポーネント

真空遮断器(VCB)

7.2kV 20kA(ハイブリッド形)

7.2kV 20kA(ハイブリッド形)
永久磁石・電磁石併用操作器と固体潤滑軸受けの採用により、機構のシンプル化・低消費電力化・操作機構部グリースレス化と保守作業の大幅軽減化を実現。

ハイブリッド形真空遮断器

ハイブリッド形真空遮断器
小型軽量化により、一般的な遮断器からのリプレース、多段積配置での設計自由度を向上させ、作業時間の短縮、適用範囲の拡充、操作性の向上を図った。

日立注油レス真空遮断器(C-VCB)new

開閉故障のリスク低減や環境負荷低減、点検作業の簡易化を実現した注油レスVCB

7.2kV 12.5kA(据置形)

7.2kV 12.5kA(据置形)
一般産業やビル向けに使用される真空遮断器。電圧3.6kV〜7.2kV、遮断電流12.5kAで、3機種をラインアップ。

7.2kV 63kA(電磁操作形)

7.2kV 63kA(電磁操作形)
原子力発電所、大容量火力発電所向けの真空遮断器。

気中遮断器(ACB)

低圧電路に適用され、電路の開閉を大気中で行う低圧気中遮断器。主に発電所向けとして、電圧600V、定格電流1,200A〜4,000Aをラインアップ。

電動ばね操作式気中遮断器

電動ばね操作式気中遮断器

電磁操作式気中遮断器

電磁操作式気中遮断器

断路器

電圧7.2kV〜72kV、定格電流200A〜8,000Aまでの単極や、三相の各種定格をラインアップ。

大容量断路器

大容量断路器

盤内蔵用断路器

盤内蔵用断路器

液体抵抗器

巻線形誘導電動機を始動させるために、二次側回路の抵抗を電解液を使用して円滑に無段連続的に変化させる装置。

液体抵抗器

液体抵抗器

金属抵抗器

金属抵抗器

保護継電器

ディジタル技術を融合させることにより、信頼性・操作性を向上させた製品。

複合型保護継電器(ICU-L)

複合型保護継電器(ICU-L)
日立ディジタル形保護継電器「ICU-L」は従来の保護機能だけでなく計測・トランスデューサ・通信機能、さらには、遮断器のスイッチなどの制御機能を1台に集約したユニットです。

単要素ディジタルリレー(HDRシリーズ)

単要素ディジタルリレー(HDRシリーズ)
日立アナログ形リレーの多数の形式を一台で互換できます。
また、動作電流値などの各種設定値をお客さまの仕様に合わせ、細かく設定することができます。

トータルソリューション

電源ソリューション技術と豊富な経験により、計画から施工まで一貫した支援を行います。
日立は、安定操業を確かなものにし電源のトータルソリューションを実現するため(設備診断、シミュレーション、ソリューション提案)など、豊富な技術力と経験をエンジニアリングに活かしています。

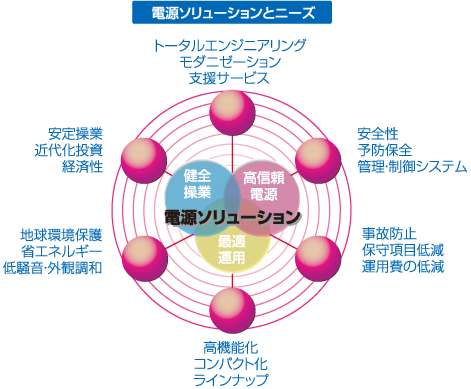

電源ソリューションとニーズ

お客様の事業所の立地条件、負荷特性、運転条件に応じて、負荷の増加や変更に柔軟に対応でき、しかも信頼度の高い計画を提案いたします。

受変電設備の企画・立案から設備計画・設計、工事施行、保守まで、4区分に大別できます。

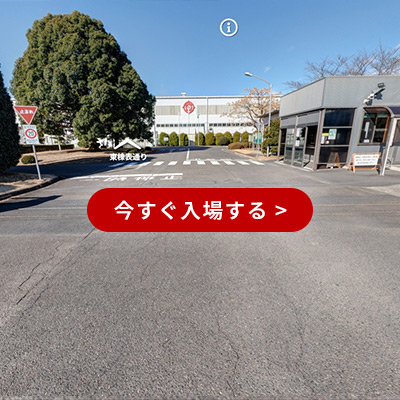

勝田事業所VR工場見学 360°バーチャルツアー
