仕様：TTL入出力混合モジュール

プログラマブルコントローラ：仕様：TTL入出力混合モジュール

EH-150/EH-150 EHV用

写真：TTL入出力混合モジュール

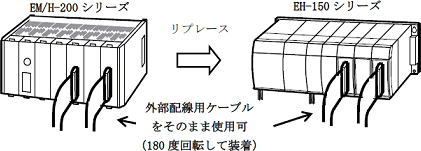

TTL入出力混合モジュールリプレースイメージ

特長

EM/H-200シリーズ用TTL入出力混合モジュールとコネクタ互換: EM/EM-II、H-200/250/252シリーズからのリプレースの際、TTL入出力混合モジュールに対する外部配線用ケーブル・コネクタをそのまま接続して使用でき、配線作業が容易で誤配線も防止できます。
EM/H-200シリーズ用TTL入出力混合モジュールと電気的特性互換: 外部供給電圧を変更しなくても使用できるため、リプレース作業が容易です。
LED表示: LED表示切換スイッチを操作することで、入力の状態又は出力の状態を表示できます。

仕様

項目		EH-MTT32		PHM-TT(リプレース対象)
項目		TTL入力部	TTL出力部	TTL入力部	TTL出力部
入出力電圧範囲		4 - 27 V DC		4 - 27 V DC
入力電流		約6 mA(5V DC)	―	約6 mA(5V DC)	―
動作	ON電圧	1.5V 以下(5V DC)	―	1.5V 以下(5V DC)	―
電圧	OFF電圧	3.5V 以上(5V DC)	―	3.5V 以上(5V DC)	―
最大負荷電流		―	20 mA/点	―	20 mA/点
最小負荷電流		―	0 mA/点	―	0 mA/点
最大漏れ電流		―	50 µA	―	50 µA
最大遅	OFF → ON	1 ms		1 ms
延時間	ON → OFF	1 ms		1 ms
入出力点数/コモン*1		16点/コモン	8点/コモン	16点/コモン	8点/コモン
極性		コモン(－)		コモン(－)
絶縁方式		フォトカプラ絶縁		フォトカプラ絶縁
外部接続		コネクタ		コネクタ
外部供給電源*2 (入力S端子供給用)		4 - 27 V DC (最大200 mA)	―	4 - 27 V DC (最大200 mA)	―
外部供給電源*2 (出力S端子供給用)		―	4 - 27 V DC (最大200 mA)	―	4 - 27 V DC (最大200 mA)

*1: コモン端子同士は内部で接続してありません。
*2: 各S端子に、外部より4 - 27 V DCを供給する必要があります。
