プログラマブルコントローラ：仕様：コンパクトリンクモジュール

EH-150/EH-150 EHV用

H-200/250/252リンクモジュール(IOLH-T)、EM/EM-IIリンクモジュール(IOLM-T)互換
最大1,024ワード(16,384点)の大規模リンクシステムが可能

写真：コンパクトリンクモジュール(EH-TLNKE)
コンパクトリンクモジュール
(EH-TLNKE)

特長

経済性

安価なツイストペアケーブルが使用でき、配線を含めたシステム価格が低減できます。

入手・取扱いの容易性

ツイストペアケーブルのため入手しやすく、末端処理などの取り扱いも容易です。

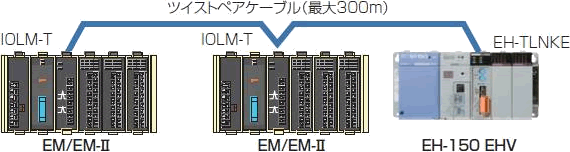

従来機種との互換性

従来機種のEM/EM-II、H-200/250/252B/252C用ツイストペアリンクモジュール(IOLM-T、IOLH-T)と通信互換性があり、既設のケーブルが流用できるためケーブルの再配線工事が不要で、EH-150/EHVへのリプレースが容易です。

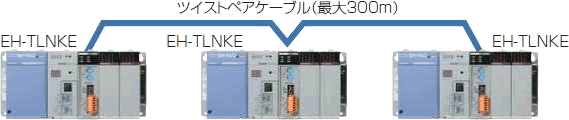

大規模リンクシステム(標準モード)

標準モード設定時にCPUリンク点数が1,024ワード(16,384点、最大接続台数32台/系統)まで使用でき、大規模リンクシステムを構築できます。

部分的・段階的リプレースが可能

従来機種との混在が可能なため、CPUのプログラムをそのまま使用したり、CPUリンク系統のユニット単位にリプレースするなど、部分的なあるいは段階的なリプレースが可能です。

* [ご注意]
H-252B/252C用ツイストペアリンクモジュール(TLINK-02H)とは互換性はありません。
リプレースする場合は、段階的でなく、EH-TLINKEでのリンクシステム全体の入替えとなります。

高速応答・高信頼性

リンクリフレッシュ時間は約100msと高速です (高速モード(HS：ON)設定、リンク点数1,024ワード転送時) 。
また従来から実績のある反転二連送チェックにより、異常な通信データは破棄されるため、信頼性の高いリンクシステムが構築できます。

ホールド機能

エラー発生に伴う通信異常時に他局からの受信データをホールドする機能があり、プロセス制御に適用できます。

ケーブルの入手性・取扱いの容易性

ツイストペアケーブルのため入手しやすく、末端処理などの取扱いも容易です。

ページの先頭へ

仕様

型式項目			EH-TLNKE
機能仕様	使用可能CPU		EH-CPU104A/208A/316A/516/548、EHV-CPU16/32/64/128
	実装可能台数	EHV-CPU***	MAX 8台/CPU 1台当り(LINK割付時)
	実装可能台数	EH-CPU***	MAX 2台/CPU 1台当り(LINK割付時) *1
	リンク接続台数	標準モード	最大 32台/系統
	リンク接続台数	互換モード	最大8台/系統(IOLH-T/IOLM-Tと接続可)
	リンク点数	標準モード	1,024ワード(16,384点)/系統(I/O割付：「LINK」のみ)
	リンク点数	互換モード	8ワード(128点)/系統(I/O割付：「LINK」) 4ワード(64点)/系統(I/O割付：「X4Y4W」)
	リフレッシュ時間 *2		約100ms/1,024ワード(32台、HS:ON時) 約55ms/8ワード(8台、HS:OFF時)
	自己診断		SRAMチェック、WDTチェック、ループバックチェック
	縮退運転		可能(リンク親局以外)
	I/O割付 *3		「LINK」または「X4Y4W」
	消費電流		約270mA
	伝送速度		768kbps
伝送仕様	伝送方式		半二重シリアル伝送、フレーム同期
	絶縁・変調方式		トランス絶縁、バイポーラパルス変調方式
	伝送エラーチェック		反転二連送、タイムアウト
	エラー表示		LED、特殊内部出力
	接続形態		マルチドロップ方式
伝送路	ケーブル長 (互換モード時) *4		局間：150m(0.3mm²ケーブル使用時) 　　　　/300m(0.5mm²、0.75mm²ケーブル使用時) 総延長：150m(0.3mm²ケーブル使用時) 　　　　/300m(0.5mm²、0.75mm²ケーブル使用時)
	異常局処理		バイパス方式
	ケーブル		一括シールド付ツイストペア線推奨品(既設品)：(日立電線製) CO-SPEV-SB(A)-1P-0.3SQ / CO-EX-SX-1P-0.75SQ 推奨品(新規)：(日立電線製) CO-SPEV-SB(A)-1P-0.3SQLF / CO-SPEV-SB(A)-1P-0.5SQF
	適用コネクタ(プラグ)		BL3.5/6F (ワイドミュラー製)製品添付
