EH-150/EH-150 EHV用
EH-AY22 ：12ビット電流4〜20mA 2チャンネル、電圧0〜10V 2チャンネル
EH-AY4V ：12ビット電圧0〜10V 4チャンネル
EH-AY4H ：12ビット電圧−10〜10V 4チャンネル
EH-AY4I ：12ビット電流4〜20mA 4チャンネル
EH-AY2H ：12ビット電圧−10〜10V 2チャンネル
EH-AYH8M：14ビット電流0〜22mA/4〜22mA、電圧0〜10V 8チャンネル

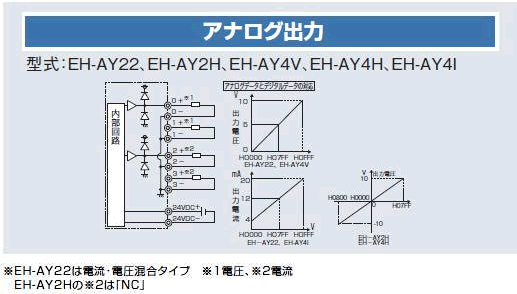

型式 項目 |
EH-AY22 | EH-AY4V | EH-AY2H | EH-AY4H | EH-AY4I | |
|---|---|---|---|---|---|---|
| 入出力機種 | アナログ出力 | |||||
| 電圧・電流範囲 | DC0〜10V(0,1ch) 4〜20mA(2〜3ch)*1 |
DC 0〜10V | DC -10〜10V | 4〜20mA | ||
| 分解能 | 12ビット | |||||
| 変換時間 | 5ms以下 | |||||
| 統合精度 | ±1%以下(フルスケール値の) | |||||
| 外部負荷抵抗 | 電流 | 0〜500Ω | ― | 0〜350Ω | ||
| 電圧 | 10Ω以上 | ― | ||||
| 絶縁 | チャンネル・内部回路 | フォトカプラ絶縁 | ||||
| チャンネル相互間 | 非絶縁 | |||||
| チャンネル数 | 電流 | 2チャンネル /モジュール (2,3チャンネル)*1 |
― | ― | ― | 4チャンネル /モジュール |
| 電圧 | 2チャンネル /モジュール (0,1チャンネル)*1 |
4チャンネル /モジュール |
2チャンネル /モジュール |
4チャンネル /モジュール |
― | |
| 外部接続 | 着脱式端子台(M3) | |||||
| 内部消費電流(5VDC) | 約100mA | |||||
| 外部供給電源 | 24VDC(+20%、-15%)約0.15A(電源投入時約0.5A) | |||||
| 外部配線 | 2芯シールド線(20m以下) | |||||

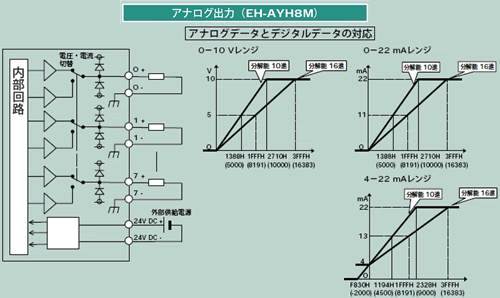

型式 項目 |
EH-AYH8M | |
|---|---|---|
| 入出力機種 | アナログ出力 | |
| 出力レンジ (スイッチにより切替可能) |
電圧 | 0 〜 10V DC |
| 電流 | 0 〜 22mA／4 〜 22mA | |
| 分解能 (スイッチにより切替可能) |
電圧 | 1 mV または 1/16384(14ビット) |
| 電流 | 0.002mA または 1/16384(14ビット) | |
| 変換時間 | 8.9 ms ／ 8チャンネル | |
| 総合精度 | 電圧・電流 | ±0.8 % 以下 (フルスケール値の) |
| 直線性誤差 | ±0.2 % 以下 (フルスケール値の)(0〜10V,0.05〜22mAの範囲) | |
| 出力フィルタ (スイッチにより切替可能) |
無効 | 18 mS 以下(設定後90%到達時間) |
| 有効 | 約200 mS 以下(設定後90%到達時間) | |
| 出力インピーダンス | 電圧 | 10 kΩ 以上 |
| 電流 | 400 Ω 以下 | |
| 絶縁 | チャンネル−内部回路間 | フォトカプラ絶縁 |
| チャンネル相互間 | 非絶縁 | |
| 出力チャンネル数 | 電圧8出力または、電流8出力(4出力単位で混在可) | |
| 外部接続 | 着脱式端子台(M3) | |
| 内部消費電流(5V DC) | 最大70mA | |
| 外部供給電源 | 24V DC (+20 %、-15%) 約0.15A (電源投入時 約0.4 A) | |
| 外部配線 | 2 芯シールド線 (20 m 以下) | |
