橋形クレーンサドル用ホイールユニット GU形

GU-45

  • 日立橋形クレーンサドル用ホイールユニットは、一体構造のコンパクトタイプです。
  • 橋形クレーン用ばかりでなく、天井クレーン用のトラバーサとしてもご利用できます。

標準仕様表

形式 GU-45 GU5-56 GU5-75
最大スパン（m） 20 20 20
最大輪重(t) 4.5 5.6 7.5
走行速度（m/s、50/60Hz） 0.417/0.5(25/30) 0.5/0.6(30/36)
モータ出力（kW、50/60Hz） 1.2/1.5
ブレーキ付き		 2.5/2.9
ブレーキ付き
モータ極数 4
反復定格 25%ED、250回/h
電源(三相) 200V 50/60Hz、220V 60Hz
定格電流（A、50/60Hz） 4.5/3.5
〔3.5〕		 7.0/5.5
〔5.5〕
車輪径（mm） φ250（FCD） φ300（FCD）
走行レール（kg） 22、30 30、37
ブレーキトルク（TB/TM） 0〜60%
概略質量(kg) 340 260 360
適用ホイスト ダブルレール

ご注意:

  1. ※本体塗装は「さび止め塗装」のみです。
  2. 〔　〕内定格電流は220V 60Hzの値を示します。
  3. 走行速度の(　)内はm/min換算値を示します。
  4. 3t以上のクレーンとする場合はクレーンの製造許可が必要です。

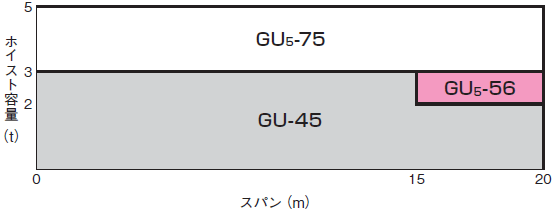

ホイールユニットの選定

橋形クレーンとして使用するためには、駆動側および従動側ホイールユニットが各2個ずつ必要となります。

ホイールユニットの選定
