シリーズ | SuperVシリーズ(4形) | ||||||||
---|---|---|---|---|---|---|---|---|---|
形式 | 巻上・横行インバータ (2速形) |
ペンダント式押ボタン操作 | 2HD-T55-W4 | 2.8D-T55-W4 | 2.8HD-T55-W4 | 3D-T55-W4 | 3HD-T55-W4 | 5D-T55-W4 | 5HD-T55-W4 |
無線操作 | 2HD-T55-WM44 | 2.8D-T55-WM44 | 2.8HD-T55-WM44 | 3D-T55-WM44 | 3HD-T55-WM44 | 5D-T55-WM44 | 5HD-T55-WM44 | ||
巻上・横行インバータ (1速形) |
ペンダント式押ボタン操作 | - | - | - | - | - | - | - | |
無線操作 | - | - | - | - | - | - | - | ||
巻上のみインバータ | ペンダント式押ボタン操作 | 2HD-T55-V4 | 2.8D-T55-V4 | 2.8HD-T55-V4 | 3D-T55-V4 | 3HD-T55-V4 | 5D-T55-V4 | 5HD-T55-V4 | |
無線操作 | 2HD-T55-VM44 | 2.8D-T55-VM44 | 2.8HD-T55-VM44 | 3D-T55-VM44 | 3HD-T55-VM44 | 5D-T55-VM44 | 5HD-T55-VM44 | ||
定格荷重(t) | 2 | 2.8 | 3 | 5 | |||||

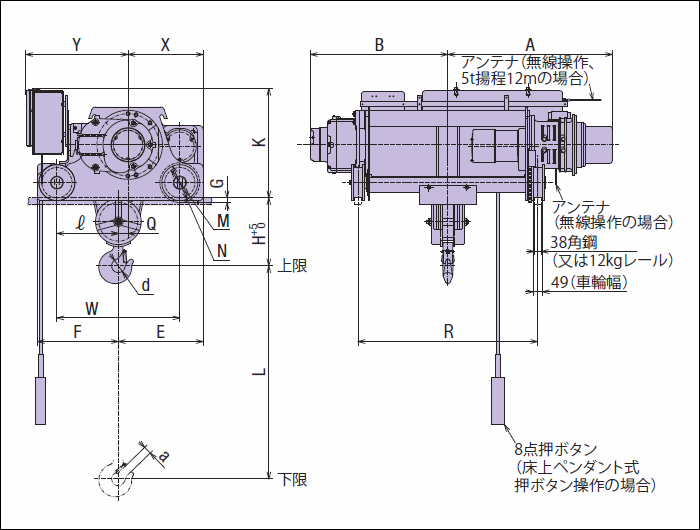

概略寸法(mm) | L | 12,000 | 6,000 | 12,000 | 6,000 | 12,000 | 8,000 | 12,000 | |
H | 310 | 360 | 360 | 560 | |||||
K | 520 | 580 | 580 | 590 | |||||
R | 900 | 650 | 950 | 650 | 950 | 900 | 1,150 | ||
E | 425 | 450 | 450 | 550 | |||||
F | 455 | 430 | 430 | 530 | |||||
W | 650 | 650 | 650 | 850 | |||||
X | 385 | 399 | 399 | 495 | |||||
Y | 515 | 545 | 545 | 605 | |||||
A | 835 | 710 | 870 | 710 | 870 | 845 | 955 | ||
B | 675 | 570 | 730 | 570 | 730 | 690 | 800 | ||
⌀d | 56 | 71 | 71 | 90 | |||||
Q | 40 | 51 | 51 | 55 | |||||
ℓ | 350 | 325 | 325 | 425 | |||||
⌀M | 160 | 160 | 160 | 160 | |||||
⌀N | 190 | 190 | 190 | 190 | |||||
G | 26 | 26 | 26 | 26 | |||||
a | 36 | 42 | 42 | 58 | |||||
使用レール | 38角鋼または12kgレール | ||||||||
車輪幅(mm) | 49 | ||||||||
概略質量(kg) | 400 | 440 | 510 | 440 | 510 | 695 | 765 |
シリーズ | SuperVシリーズ(4形) | |||||
---|---|---|---|---|---|---|
形 式 |
巻上・横行インバータ (2速形) |
ペンダント式押ボタン操作 | 7.5D-T55-W4 | 7.5HD-T55-W4 | 10D-T55-W4 | 10HD-T55-W4 |
無線操作 | 7.5D-T55-WM44 | 7.5HD-T55-WM44 | 10D-T55-WM44 | 10HD-T55-WM44 | ||
巻上・横行インバータ (1速形) |
ペンダント式押ボタン操作 | - | - | - | - | |
無線操作 | - | - | - | - | ||
巻上のみインバータ | ペンダント式押ボタン操作 | 7.5D-T55-V4 | 7.5HD-T55-V4 | 10D-T55-V4 | 10HD-T55-V4 | |
無線操作 | 7.5D-T55-VM44 | 7.5HD-T55-VM44 | 10D-T55-VM44 | 10HD-T55-VM44 | ||
定格荷重(t) | 7.5 | 10 | ||||
概略寸法(mm) | L | 8,000 | 12,000 | 8,000 | 12,000 | |
H | 515 | 680 | ||||
K | 600 | 600 | ||||
R | 1,000 | 1,150 | 1,000 | 1,150 | ||
E | 615 | 650 | ||||
F | 605 | 615 | ||||
W | 865 | 915 | ||||
X | 548 | 580 | ||||
Y | 730 | 735 | ||||
A | 1,075 | 1,150 | 1,075 | 1,150 | ||
B | 830 | 905 | 885 | 960 | ||
⌀d | 100 | 100 | ||||
Q | 67 | 70 | ||||
ℓ | 433 | 445 | ||||
⌀M | 195 | 195 | ||||
⌀N | 225 | 225 | ||||
G | 29 | 29 | ||||
a | 69 | 69 | ||||
使用レール | 44角鋼または15kgレール | |||||
車輪幅(mm) | 53 | |||||
概略質量(kg) | 1,100 | 1,170 | 1,310 | 1,400 |
シリーズ | V8シリーズ(4形) | |||||
---|---|---|---|---|---|---|
形 式 |
巻上・横行インバータ (2速形) |
ペンダント式押ボタン操作 | 15D-T88-W4 | 15HD-T88-W4 | 20HD-T88-W4 | 30HD-T88-W4 |
無線操作 | 15D-T88-WM44 | 15HD-T88-WM44 | 20HD-T88-WM44 | 30HD-T88-WM44 | ||
巻上・横行インバータ (1速形) |
ペンダント式押ボタン操作 | 15D-T88-4 | 15HD-T88-4 | 20HD-T88-4 | 30HD-T88-4 | |
無線操作 | - | - | - | - | ||
巻上のみインバータ | ペンダント式押ボタン操作 | - | - | - | - | |
無線操作 | - | - | - | - | ||
定格荷重(t) | 15 | 20 | 30 | |||
概略寸法(mm) | L | 8,000 | 12,000 | 12,000 | 12,000 | |
H | 785 | 930 | 1,090 | |||
K | 715 | 715 | 850 | |||
R | 1,000 | 1,200 | 1,300 | 2,000 | ||
E | 740 | 740 | 935 | |||
F | 700 | 700 | 905 | |||
W | 1,040 | 1,040 | 1,400 | |||
X | 640 | 640 | 870 | |||
Y | 780 | 780 | 875 | |||
A | 1,060 | 1,160 | 1,210 | 1,560 | ||
B | 960 | 990 | 1,040 | 1,390 | ||
⌀d | 130 | 165 | 165 | |||
Q | 89 | 91 | 65 | |||
ℓ | 505 | 505 | 685 | |||
⌀M | 250 | 250 | 350 | |||
⌀N | 282 | 282 | 400 | |||
G | 28 | 28 | 38 | |||
a | 86 | 108 | 108 | |||
使用レール | 55角鋼または22kgレール | 65角鋼または37kgレール | ||||
車輪幅(mm) | 66 | 76 | ||||
概略質量(kg) | 1,950 | 2,100 | 2,250 | 4,200 |
