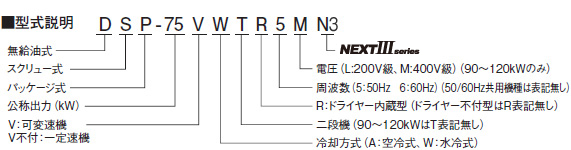

[ ]はドライヤー内蔵型
型式 項目･単位 |
一定速機 | 可変速機 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DSP-45WT[R]5N3 DSP-45WT[R]6N3 |
DSP-55WT[R]5N3 DSP-55WT[R]6N3 |
DSP-75WT[R]5N3 DSP-75WT[R]6N3 |
DSP-55VWT[R]N3 | DSP-75VWT[R]N3 | ||||||||||
| 吐出し圧力 | MPa | 0.70 | 0.93 | 0.70 | 0.93 | 1.0 | 0.70 | 0.93 | 1.0 | 0.70 | 0.93 | 0.70 | 0.93 | |
| 吐出し空気量(50/60Hz) | m3/min | 7.5/7.9 | 6.4/6.7 | 9.4 | 7.4/7.9 | 6.4/6.6 | 13.2 | 10.7/11.3 | 9.6/9.7 | 9.5 | 8.0 | 12.9 | 11.4 | |
| PQワイドモードON:0.6MPa時 | - | 9.8 | 9.5 | 13.4 | 13.0 | |||||||||
| 公称出力*1 | kW | 45 | 55 | 75 | 55 | 75 | ||||||||
| 主モータ形式 | - | 2極全閉外扇フランジ型 | 6極全閉永久磁石モータ | |||||||||||
| 吸込み圧力・温度 | - | 大気圧・0 〜 45[5〜45]℃ | 大気圧・0 〜 45[2〜45]℃ | 大気圧・0 〜 45[5〜45]℃ | 大気圧・0 〜 45[2〜45]℃ | |||||||||
| 吐出し空気温度 | ℃ | 冷却水温＋13以下 | 冷却水温＋13以下 | |||||||||||
| 吐出し管径 | B | 2(フランジ) | 2(フランジ) | |||||||||||
| 電源電圧(50/60Hz) | V | 200/200・220 | 200/200・220 | |||||||||||
| 始動方式 | - | スター・デルタ(3コンタクタ) | ソフトスタート | |||||||||||
| 駆動方式 | - | モータ直結＋ギヤ増速 | モータ直結＋ギヤ増速 | |||||||||||
| 潤滑油充填量 | L | 15(非充填) | 15(非充填) | |||||||||||
| ファンモータ出力 | kW | 0.05×2 | 0.05×2 | |||||||||||
| 冷却水量 | L/min | 90 | 120 | 90 | 120 | |||||||||
| 冷却水温度 | ℃ | 35以下 | 35以下 | |||||||||||
| 冷却水管径 | B | Rc 1・1/4 | Rc 1・1/4 | |||||||||||
| ドライヤー | 出口空気の露点 | ℃ | [10(圧力下)] | ドライヤー 内蔵型は ありません |
[10(圧力下)] | ドライヤー 内蔵型は ありません |
[10(圧力下)] | |||||||
| 冷凍機公称出力 | kW | [2.2] | [1.9] | [2.2] | [1.9] | |||||||||
| 使用冷媒 | - | [R407C] | [R410A] | [R407C] | [R410A] | |||||||||
| 概略質量 | kg | 1,580[1,730] | 1,580 | 1,710[1,880] | 1,710 | 1,320[1,470] | 1,410[1,580] | |||||||
| 外形寸法(幅× 奥行き× 高さ) | mm | 2,000×1,300×1,800 | 2,000×1,300×1,800 | |||||||||||
| 騒音値(正面1.5m) | dB(A) | 63 | 63 | 65 | 66 | 63 | 65 | 66 | ||||||
- *1
- 公称出力とは圧縮機の大きさの目安としている数値です。圧縮機軸動力や搭載モータ出力については据付関連図書にてご確認ください。
- *2
- 吐出し空気量は、吐出し圧力時に吐き出す空気量を吸込み状態に換算した値です。
保証値は別途お問い合わせください。 - *3
- 騒音値は正面1.5m、高さ1mにおける全負荷運転時、クーラードレン自動排出弁閉時における無響音室での値です。また、運転条件が異なる場合や、周囲の反響の影響を受ける実際の据え付け状態では、表示値より大きくなります。
PQワイドモードON時は騒音値が約2dB増加することがあります。 - *4
- ドライヤー内蔵型の出口空気の露点は、周囲温度30℃、入気温度45℃、定格圧力の場合の値です。
ドライヤー内蔵型は使用圧力0.4MPa以下の場合にはドライヤー露点が大幅に悪化します。
PQワイドモードON時で圧力0.7MPa以下での運転時には出口空気露点は高くなり、吐出し圧力0.6MPa時では約3℃増加します。 - *5
- ドライヤー内蔵型の吐出し空気量は、ドレン凝縮時に最大3%減少します。
- *6
- 防塵仕様(オプション)時には吸込み温度上限は40℃となります。
- *7
- 漏電ブレーカは本機には内蔵しておりませんので、お客さまにてご用意ください。
- *8
- 本圧縮機は圧縮空気を直接吸引する呼吸器系の機器には使用しないでください。
- *9
- 吐出し圧力はゲージ圧力です。
- *10
- 冷却水の水質は、日本冷凍空調工業会標準規格JRA-GL-02-1994準拠としてください。
- *11
- 設置場所は、屋内とし、爆発性、腐食性のない環境で、湿気、塵埃の少ない場所としてください。
- *12
- 外観・仕様などについては予告無く変更することがあります。
- *13
- 外形寸法は、配管・突起部位等の寸法は含みません。詳細は図面をご参照ください。
