( )はドライヤー内蔵型

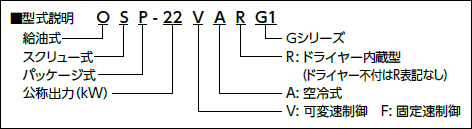

型式 項目・単位 |
Ftype(固定速制御機) | |||||||
---|---|---|---|---|---|---|---|---|
OSP-22FA(R) G1 | OSP-37FA(R) G1 | |||||||
冷却方式 | - | 空冷 | ||||||
電源電圧/周波数 | V/Hz | 三相200/50、200・220/60 | ||||||
主モータ形式 | - | 8極全閉永久磁石モータ | 6極全閉永久磁石モータ | |||||
公称出力 | kW | 22*1 | 37*1 | |||||
圧力設定時 | 吐出し圧力 | MPa | 0.7 | 0.85 | 0.95 | 0.7 | 0.85 | 0.95 |
吐出し空気量 | m³/min | 4.3 | 3.8 | 3.6 | 7.3 | 6.6 | 6.2 | |
吸込み圧力・温度 | ― | 大気圧・0 〜 45℃(2 〜 45℃) | ||||||
吐出し温度 | ℃ | 吸込み温度+15以下 | ||||||
駆動方式 | - | DCBL直結 | ||||||
容量制御方式 | - | I+P、FI+P | ||||||
始動方式 | - | ソフトスタート | ||||||
潤滑油 | - | NEW HISCREW OIL NEXT | ||||||
潤滑油量 | L | 10 | 15 | |||||
冷却ファン出力 | kW | 0.75(インバータ制御) | 1.1(インバータ制御) | |||||
ドライヤー | 出口空気の露点 | ℃ | 10(圧力下) | |||||
冷凍機出力 | kW | 1.2 | 1.5 | |||||
使用冷媒 | ― | R410A | ||||||
吐出し管径 | B | Rc1-1/2 | ||||||
外形寸法(幅×奥行き×高さ) | mm | 1,250×800×1,400 | 1,450×950×1,500 | |||||
質量 | kg | 430(480) | 580(650) | |||||
騒音値(正面1.5m) | dB(A) | 56 | 60 | |||||
推奨空気槽容量 | m³ | 0.43以上 | 0.7以上 |
