株式会社 日立産機システム空気圧縮機・関連機器

給油式オイルフリー 無給油式

ムダを検知し、省エネ運転。NEXTseriesは「ココ」が違う

特長説明図 デジタル表示操作パネル 圧縮機本体異常振動検知機能 エアードライヤー 上面排気構造 電磁弁式オートドレントラップ ドレン吸上げ方式空気タンク 拡張性(外部入出力信号用端子)

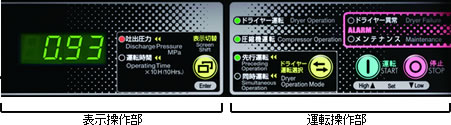

デジタル表示操作パネル

表示操作部と運転操作部を明確に区別化し、また警報表示を強調。グラフィック構成で視認性を高め、より操作を明解に追求。

新型操作パネル

圧力、運転時間、エラー内容をデジタル表示します。また、スイッチ操作で、簡単に制御圧力の変更や停電自動復帰機能が設定できます。

給油式 (オイル補給時期を表示)

オイル補給時期になるとデジタル表示とメンテナンスランプでお知らせします。

給油式 (オイル補給時期を表示)

無給油式 (オーバーホール時期を表示)

オーバーホール時期*1が近づくとデジタル表示とメンテナンスランプでお知らせします。

無給油式 (オーバーホール時期を表示)

*1
オーバーホール時期は10,000時間ごと(1.5〜3.7kWは8,000時間ごと)として励行くださいますようお願いします。なお、オーバーホール時期の500時間前から表示します。

コンプレッサーとエアードライヤーを一体制御

≪エアードライヤー内蔵型全機種≫

圧縮機とエアードライヤーの制御を一体化、操作パネルのスイッチで先行運転/同時運転を簡単に選択できます。また、同時運転選択時は圧縮機が5分以上停止するとエアードライヤーも自動停止し、省エネが図れます。

上面排気構造

エアードライヤーと圧縮機は上面排気構造で、設置レイアウトやダクトの施工などが容易です。複数台設置する場合でも、横列設置することが可能です。また、ダクトの施工などが容易になりました。

電磁弁式オートドレントラップ

エアードライヤーで除去したドレンは電磁弁式オートドレントラップで定期的に自動排出します。

ドレン吸上げ方式空気タンク

空気タンク内のドレンを吸上げて排出するので、錆による目詰まりがしにくくなりました。

圧縮機本体異常振動検知機能(無給油式、5.5〜15kW機のみ)

圧縮機本体の異常をキャッチします。
(圧縮機本体異常振動検知器は本体内部部品の破損などによる振動を検知するものですが、すべての圧縮機の異常を検知するものではありません。)

拡張性 (外部入出力信号用端子)

≪無給油式は標準装備、給油式はオプション対応≫

遠方運転、ベビコンローラ(BR-1M)との接続が容易

総合異常、運転アンサーの出力端子を標準装備しました。

出力信号

  • 警報出力
    (メンテナンス警報[無給油式]、油面警報[給油式])
  • 総合異常出力
    (メモリ異常、圧縮機高圧異常、エアードライヤー高圧異常、エアードライヤートリップ、圧縮機サーマルトリップ、インバータトリップ、インバータエラー)
  • 運転アンサー出力

入力信号

  • 遠方切替
  • 運転入力
  • ベビコンローラ切替

外部入出力信号用端子

豊富で信頼の日立純正オプション

エアーコントロールセット

エアーコントロールセット FRO-10C
FRO-10C

減圧弁で圧力を制御し、フィルタで水分、ゴミを少なくします。オイラはオイラ部に封入したベビコン油、タービン油などを強制的に圧縮空気へ噴霧します。

詳細仕様は下記ページをご参照ください。

*
微量の油分、ゴミなどを除去するには、フィルタを併用してください。

日立 エレク・トラップ(内部取り付け可能)

【日立 エレク・トラップ】EDT-200
EDT-200

ツインタイマー方式を採用で空気圧縮機タンク内にたまったドレンを効率よく、確実に自動排出します。

詳細仕様は下記ページをご参照ください。

パッケージオイルフリーベビコン/パッケージベビコン NEXTseriesのラインアップ
