株式会社 日立産機システム

超高効率変圧器「SuperアモルファスZero」シリーズを開発

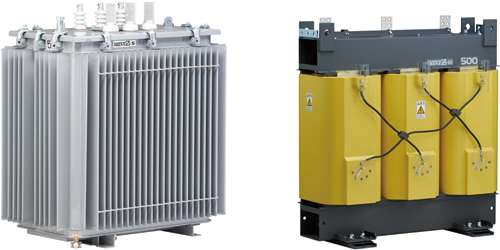

「SuperアモルファスZero」シリーズ(左：油入変圧器、右：モールド変圧器)外観写真
「SuperアモルファスZero」シリーズ(左：油入変圧器、右：モールド変圧器)

株式会社日立産機システム(取締役社長：青木優和／以下、日立産機)は、アモルファス変圧器「SuperアモルファスX」シリーズをモデルチェンジした超高効率変圧器「SuperアモルファスZero」シリーズを開発し、本日から受注を開始します*1。

日立産機は1997年より民需向けアモルファス変圧器を発売して以来、そのノウハウと技術に磨きをかけ、今回開発したのが超高効率変圧器「SuperアモルファスZero」シリーズです。
「SuperアモルファスZero」シリーズは鉄心素材に最新のアモルファス合金を採用し、無負荷損(待機電力)を大幅に低減し、2014年度より切り替えが義務付けられている「トップランナー変圧器2014」(トップランナー変圧器の第二次判断基準)をはるかに超えた、超高効率を発揮します。また、従来から強化した耐震性、防災性を実証するための転倒試験、加振試験を実施し、工場はもちろん、高層ビル、公共施設、地下施設、病院、ホテルなど様々な場所で確かな性能を発揮します。さらには、ラインアップの充実を図り、幅広いニーズに対応することができます。

本製品は、5月28日(水)から5月30日(金)までインテックス大阪で開催される「JECA FAIR 2014(第62回 電設工業展)」に出展予定です。

*1
納期については、お近くの営業窓口へお問合せください。

特長

  • 2014年4月より義務付けられている、トップランナー変圧器の第二次判断基準をクリア。最新のアモルファス材を鉄心に採用し、無負荷損失を大幅に低減した超高効率変圧器。
  • 耐震性能を向上し、変圧器の端子変位量はJEM-TR252*2での指針以下に抑制。盤との相対変位抑制に対応。*3
  • お客様のご利用形態に合わせて油入変圧器3タイプ、モールド変圧器2タイプをラインアップ。
  • 油入変圧器は日常、定期点検での使い易さを考慮して排油弁、監視装置を標準装備(75kVA以上)。
*2
JEM-TR252　：　配電用変圧器の変位量抑制指針
*3
油入変圧器(75〜1000kVA)は固定用アングル一式、モールド変圧器(50〜1000kVA)は相対変位抑制用ストッパボルトが、それぞれオプション対応となります。

ラインアップ

「SuperアモルファスZero」Pシリーズ

損失を極限まで抑え、基準*4をはるかに超えたPremiumな性能を発揮します。

「SuperアモルファスZero」S、MSシリーズ

無負荷損失、負荷損失共に低く抑え、基準*4を大幅に上回るSuperな性能を発揮します。

「SuperアモルファスZero」C、MCシリーズ

無負荷損失を大幅に低減し、寸法をCompactに押さえました。

*4
「トップランナー変圧器2014」(トップランナー変圧器の第二次判断基準)

さらに「SuperアモルファスZero」シリーズでは、特別高圧油入アモルファス変圧器、生分解性絶縁油を採用した環境配慮型油入アモルファス変圧器、灯動共用油入・モールドアモルファス変圧器、H乾式モールドアモルファス変圧器、スコットモールドアモルファス変圧器などお客様のニーズに合わせた機種も対応可能です。

特性値代表例

「SuperアモルファスZero」シリーズ 三相変圧器 6kV/210V 50Hz

機種 50Hz
変圧器分類 容量(kVA) シリーズ名 無負荷損(W) 負荷損(W) 全損失(W) エネルギー消費効率(W) エネルギー消費効率
基準値(W)		 基準達成率(%)
油入変圧器 500 P 270 3,070 3,340 761 1,250 164
S 210 4,260 4,470 892 1,250 140
C 185 5,450 5,635 1,057 1,250 118
1,000 P 440 5,350 5,790 1,778 2,960 166
S 390 6,300 6,690 1,965 2,960 150
C 365 8,350 8,715 2,453 2,960 120
モールド変圧器 500 MS 260 4,150 4,410 924 1,430 154
MC 250 5,430 5,680 1,119 1,430 127
1,000 MS 450 6,850 7,300 2,163 3,230 149
MC 400 8,780 9,180 2,595 3,230 124

「SuperアモルファスZero」シリーズ 三相変圧器 6kV/210V 60Hz

機種 60Hz
変圧器分類 容量(kVA) シリーズ名 無負荷損(W) 負荷損(W) 全損失(W) エネルギー消費効率(W) エネルギー消費効率
基準値(W)		 基準達成率(%)
油入変圧器 500 P 320 2,500 2,820 720 1,160 161
S 230 3,690 3,920 820 1,160 141
C 195 5,030 5,225 1,000 1,160 116
1,000 P 500 4,800 5,300 1,700 2,740 161
S 440 5,800 6,240 1,890 2,740 144
C 385 7,580 7,965 2,280 2,740 120
モールド変圧器 500 MS 250 4,200 4,450 922 1,470 159
MC 250 5,500 5,750 1,130 1,470 130
1,000 MS 450 7,000 7,450 2,200 3,150 143
MC 400 8,500 8,900 2,525 3,150 124
*
特性値は代表値です。保証値ではありません。
