Model | 7.5D-T55 | 7.5HD-T55 | 10D-T55 | 10HD-T55 | |
---|---|---|---|---|---|
Hoist type | 7.5D5 | 7.5HD5 | 10D5 | 10HD5 | |
Trolley type | 7.5DT5 | 7.5DT5 | 10DT5 | 10DT5 | |
Capacity(ton) | 7.5 | 10 | |||

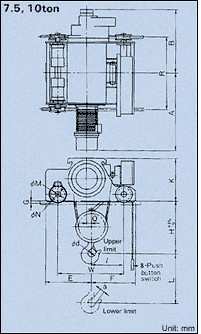

Approx. dimensions (mm) | L | 8,000 | 12,000 | 8,000 | 12,000 |
H | 515 | 680 | |||
K | 600 | 600 | |||
R | 1,000 | 1,150 | 1,000 | 1,150 | |
F | 606 | 615 | |||
E | 615 | 650 | |||
W | 865 | 915 | |||
A | 1,075 | 1,150 | 1,075 | 1,150 | |
B | 830 | 905 | 885 | 960 | |
Ød | 100 | 100 | |||
Q | 67 | 70 | |||
ØM | 195 | 195 | |||
ØN | 225 | 225 | |||
G | 29 | 29 | |||
a | 69 | 69 | |||
433 | 445 | ||||
Rail (mm) | 44 square steel bar or 15 kg rail | ||||
Weed tread width (mm) | 53 | 53 | |||
Approx. weight (kg) | 1,070 | 1,130 | 1,260 | 1,350 |
