Model | 1AM6 | 1HAM6 | 2AM7 | 2HAM7 | 3AM6 | 3HAM6 | |
---|---|---|---|---|---|---|---|
Capacity(ton) | 1 | 2 | 3 | ||||

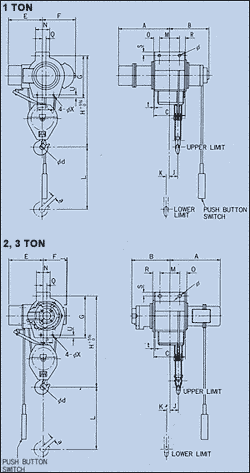

Approx. dimensions (mm) | L | 6000 | 12000 | 6000 | 12000 | 6000 | 12000 |
H | 710 | 910 | 1050 | ||||
A | 480 | 650 | 545 | 580 | 565 | 605 | |
B | 350 | 385 | 435 | 615 | 460 | 640 | |
M | 200 | 200 | 200 | ||||
Ø | 26 | 36 | 36 | ||||
N | 139 | 139 | 164 | ||||
E | 345 | 400 | 460 | ||||
F | 255 | 220 | 245 | ||||
Ød | 45 | 56 | 71 | ||||
a | 23 | 36 | 42 | ||||
J | 85 | 115 | 75 | 100 | 80 | 110 | |
K | 20 | 90 | 30 | 110 | 35 | 120 | |
O | 47 | 217 | 56 | 91 | 65 | 106 | |
R | 47 | 80 | 58 | 237 | 79 | 262 | |
Q | 32.5 | 35.5 | 41.5 | ||||
S | 35 | 40 | 35 | 35 | |||
C | 294 | 497 | 314 | 528 | 344 | 568 | |
t | 9 | 9 | 9 | ||||
G | 390 | 500 | 555 | ||||
P | 120 | 120 | 180 | ||||
U | 28 | 28 | 35 | ||||
ØX | 10 | 10 | 14 | ||||
Approx. weight (kg) | 115 | 125 | 190 | 210 | 230 | 255 | |
Push-button indication |
